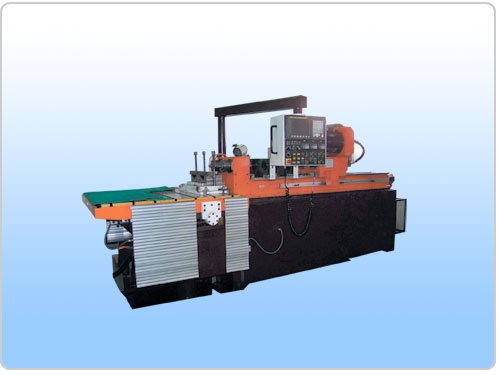

ZDK2103型單、多軸三坐標數控深孔鉆床是用于鉆削三坐標或兩坐標孔系的深孔加工設備，它是一種高效、高精度、高自動化的采用外排屑法（槍鉆法）鉆削小孔的機床。通過一次連續鉆削即可達到一般需要鉆、擴、鉸工序才能保證的加工質量?？讖骄葹镮T7-IT10，表面粗糙度Ra3.2-0.04μm，孔中心線直線度每100mm長度上≤0.05mm。它特別適用于液壓機具、橡塑模具工業的水孔、射銷孔、電熱孔；液壓機械工業的閥、分配器、泵體；汽車、拖拉機工業的發動機缸體、供油系統零件、傳動系統零件、轉向機構殼體和轉向軸；航天工業的推進器、著陸架；發電機工業的熱交換板等零件深孔的加工。
主要技術參數：
工作范圍
鉆孔直徑范圍
4-30mm
鉆桿箱電機功率
4kW×n
最大鉆孔深度
1000mm
進 給
進給速度范圍（無級）
10-500mm/min
升降滑臺最大垂直方向行程
300mm
冷卻系統
切削冷卻系統的壓力范圍
1-10Mpa
工作臺最大橫向行程
800mm
切削冷卻系統的流量范圍
6-100L/min
工作臺工作面尺寸
1100×1100mm
電 機
進給電機功率
1.6kW
加工工件最大重量
1T
主 軸
鉆桿箱主軸轉速范圍（無級）
800-7000r/min
機床總功率
35kW(約)
主軸頭數
1\2\3
數控系統
KND\FANUC\SIEMENS
主軸間距
200mm\300mm
備 注
