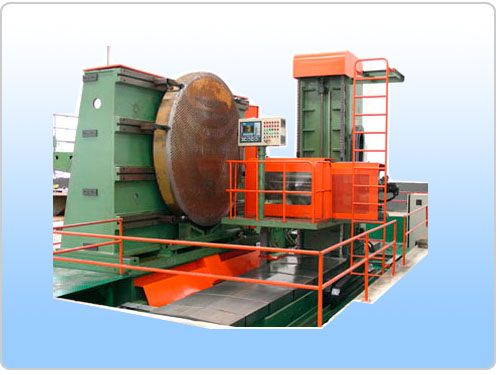

ZGK2105型臥式多軸數控深孔鉆床主要用于石化、鍋爐、熱電等行業熱交換管板的深孔鉆孔工序。
本機床采用硬質合金外排屑槍鉆或內排屑BTA鉆工藝，技術先進，加工精度高，質量穩定可靠。
機床的關鍵機械、液壓、電氣零部件，如數控系統PLC、伺服電機、驅動器、變頻器、直線滾動導軌副、精密滾珠絲杠副、精密行星減速機、液壓泵、液壓閥等均采用進口件。
鉆孔范圍
最大工件直徑
Ф4000mm
雙主軸進給滑臺移動（Z軸）
Z軸行程
1000mm
最大工件厚度
750mm
Z軸伺服電機功率
2kW
鉆孔直徑（槍鉆）
Φ4-Φ30mm
冷卻系統
冷卻泵壓力/流量
6MPa/2(3)×200L/min
鉆孔直徑（BTA鉆）
Ф16-Ф50mm
冷卻泵電機功率
2(3)×18.5kW
工作臺彎板裝夾面尺寸（寬×高）
4200×2450mm
電氣系統
數控系統
SIEMENS
鉆削頭
數量
2\3
電機功率
85kW
主軸中心距（可調）
220-270mm
數控軸數
3
主軸轉速（變頻）
750-5000r/min
加工精度
表面粗糙度
Ra1.6-3.2
主軸電機功率
2(3)×11kW
孔徑精度
IT8-IT10
縱向滑臺移動（X軸）
X軸行程
4000mm
孔圓度
0.02mm
X軸伺服電機功率
4.5kW
孔直線度
0.1/100mm
立柱垂直滑臺移動（Y軸）
Y軸行程
2000mm
孔中心距公差
±0.1mm
Y軸伺服電機功率
備 注
